深圳的春季气温是一年中最低的一个季节，温度受海洋气流和温度变化影响较大，有可能今天早上是100%，而下午就是40%了，正是由于这种不稳定的状态，会对环氧地坪漆的施工，特别是防静电环氧地坪漆的施工造成很大的影响。
所以，小编这里着重唠一唠在这种不稳定状态下的防静电地坪施工注意事项。我做项目之前，一种非常重要的操作就是：多看天气预报。现在的天气预报准确率还是非常高的，通过对未来几天的温度和湿度了解，可以更好地掌握施工的节奏和方法。
下面我们就防静电地坪施工的工序展开来说说各阶段的注意事项：
1、施工前的地面处理
“砼层强度>20C，含水率<8%”是环氧地坪漆施工的先决条件。砼层强度主要看基建采用的水泥规格和施工水平，目前只要是正规施工团队建设的项目，基本上都可以达到要求；而含水率则与基面施工后的养护周期有关，同时受空气湿度影响，正常情况下新建地基28天后可以达到要求，当空气湿度连续3天低于85%时可以达到<8%的含水率。
施工前采用抛磨设备对表面进行打磨，可以抛除表面附着物和空壳水泥灰。抛完之后使用吸尘设备把粉尘清除干净待用。
2、涂刷防静电环氧底漆
当以上条件成熟后，可以采用防静电环氧底漆进行水泥基面的封闭处理。底漆具有高渗透性和封闭性的特点。施工之后可以渗透进行水泥表层的气孔之中，底漆填充气孔之后固化成为填充固体，可以提升水泥基的强度；同时表面固化的底漆层由于与渗入水泥内的填充体连成一体，就像是一层与水泥基完全渗透的漆膜，大大地提升了后来漆层的附着效果。
采用的静电底漆添加了导电成分，可以很大幅度降低电阻值，为电流的流动提供良好的基础。
3、铺设导电铜箔网

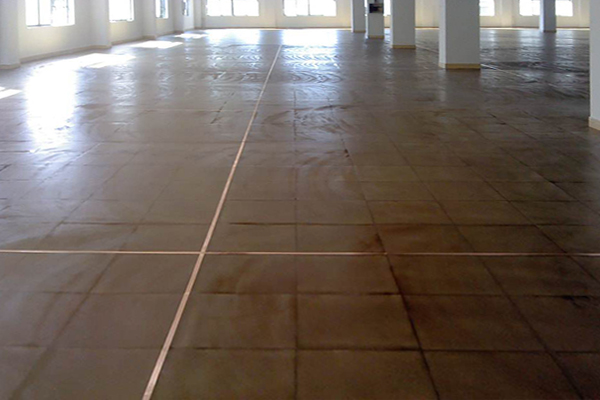

采用专业的导电铜箔进行铺设，专业铜箔具有自粘效果，并且上下粘合时可以有良好的导通性。根据防静电要求的程度不同，可以以80cm或120cm为间隔，隔成田字格的形式，并有统一的位置上延伸出接线端口，用以与地网相连使用。
铜箔由于比较薄，表面被氧化的速度也会比较快，因此不建议长时间暴露在空气中，最好的方式便是铺设好铜箔层之后，马上进行下一道环氧漆的施工，把崭新的铜箔及时包裹在漆层之中。
在铜箔铺设的时候，需要特别关注的就是空气湿度的问题，因为湿度过大时，水气容易使铜箔的表面形成氧化层，大大地降低了导电性能。建议施工时间选择在中午前后，另外需要使用专业湿度计进行工场的湿度测试。
4、防静电中涂层的施工
在铜箔铺设完成之后，根据项目需求，采用具有更高导电效果的导电中涂进行覆盖，可以加入石英砂做成砂浆中涂，也可以加入腻子粉做成腻子中涂，或直接中涂封固也是可以的。
批刮中涂时，需要均匀、完整，不破坏铜箔网格，还要有良好的接触度，与铜箔形成一体的封固效果，这样才能达到最佳的导电效果。
5、防静电环氧面漆施工
做好平滑的中涂层之后，最后便是采用防静电面漆进行施工。导电面漆一般以薄涂居多，当然也有机械强度更高的自流平面漆，这就需要根据需求进行选择了。

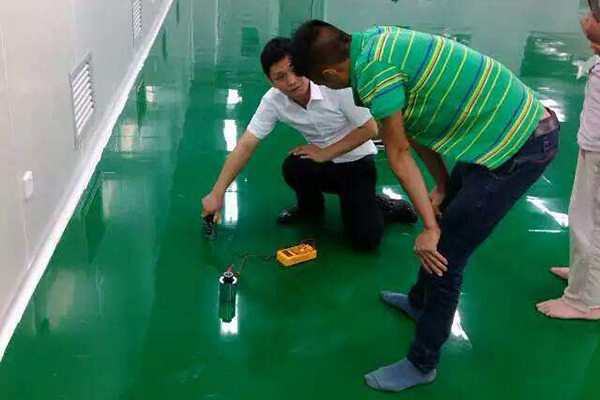

导电面漆采用的是具有更低电阻率的材料做成，它主要负责把场地内形成的静电荷第一时间传导给铜箔网的任务，电荷再通过铜箔网传导进入地网，从而消除静电的负面影响。因此，导电效率是考验材料专业性的重要标准。普通环氧面漆其实是绝缘性的，需要通过专业的导电改良之后才能具有导电的效果，所以在选择材料时，必须选择专业且有质量保证的厂家。
以上施工中最应该注意的就是湿度和温度的问题。防静电地坪施工的温度低于5℃时不宜施工，在温度大于85%时也不宜施工，而且在温差大的日间段内也不宜施工。而深圳春季的气候正有以上的几方面特点：温差较大、湿度忽高忽低。所以，在施工的时候，特别要注意把握好时间节点，如果气候条件不是特别好，建设尽可能把施工时间安排在中午的前后，因为这段时间气温较高、湿度较低，可以让漆膜在短时间内完成基本固化，这样对于整个漆膜的固化影响就会降低，施工后的质量也能得到最大的保护。
